Prototipagem Rápida 3D – Impressão 3D
O termo prototipagem rápida refere-se a uma classe de tecnologias que podem automaticamente construir modelos físicos com base em modelos matemáticos (CAD 3D).
Os protótipos criados pelas “impressoras 3D” facilitam a visualização do produto melhorando a comunicação entre cliente e fornecedor.
Quais são as vantagens da prototipagem rápida?
1. Diminuição do tempo de desenvolvimento de um produto.
2. Minimização de problemas de engenharia como encaixes, montagens e interferências.
3. Aumento da vida do produto por meio de alterações ainda na fase de criação e design.
4. Redução do tempo de construção comparado com um protótipo convencional.
1. Criação do modelo CAD 3D
Na construção do modelo 3D em CAD devemos tomar alguns cuidados para que a peça possa ser impressa em uma máquina de Prototipagem Rápida, são eles:
- O modelo deve formar uma “casca” fechada do modelo a ser impresso (no caso software que trabalha com superfícies).
- Orientar a normal para fora do modelo.
- Vãos: Evitar espaçamentos entre faces menores que 1mm.
- Espessuras: Evitar paredes com espessuras menores que 0,8mm.
- Tolerâncias de Desenho: Verificar a tolerância do desenho, não ser maior que 0,05mm.
- Tamanho do Modelo: No caso de modelos com dimensões superiores a 200X200X180, o modelo será dividido em partes e serão aplicados encaixes para montagem.
2. Conversão para malha Triangular
Como existem vários tipos de sistemas CAD e eles usam formatos diferentes de algoritmos para desenhar a peça, utiliza-se como padrão para prototipagem o STL (Stereolithograph). Esse formato transforma um modelo CAD em uma malha de triângulos. O arquivo contém informação dos vértices e normais da figura. Essa malha é a mesma utilizada em análise de elementos finitos, ou criadas por softwares de Engenharia Reversa.
Para a conversão de arquivos aconselha-se:
- Usar como parâmetro de conversão tolerância de 0,01mm para que o modelo não fique facetado;
- Fechar todos os “furos” na malha;
- Orientar as normais para fora;
- Exportar o modelo com o parâmetro binário.
- Para realizarmos o serviço de prototipagem pedimos que também seja enviado o arquivo a ser impresso no formato CAD (extensão .STL ou. IGS), se possível enviar também imagens do produto.
3. Impressão do modelo
Depois que o arquivo foi convertido, o modelo será fatiado no software, que enviará camada por camada a peça a ser impressa. Nosso equipamento funciona como uma impressora de jato de tinta. Ela faz a impressão usando um aglomerante. Cada camada de substrato (em pó) é depositada sobre o modelo.
Podemos imprimir em dois tipos de material: gesso ou poliamida. Em peças de gesso o modelo fica com um acabamento melhor. As peças em poliamida podem ser fabricadas de forma a se tornarem flexíveis. Também prestamos serviços em protótipos para criação de modelos para microfundição usando protótipos em poliamida.
Com o lançamento do novo equipamento Zcorp, ZBuilder Ultra, também estamos aptos a oferecer protótipos funcionais, flexíveis e em material plásticos. Entre em contato para informações adicionais.
4. Acabamento da peça
O modelo depois de impresso, passa por uma polimerização. Este procedimento deixa o modelo mais rígido podendo ser trabalhado.
Os modelos gerados na ZCorp são visuais, não sendo recomendados para exigências físicas. Isto porque, o modelo em gesso tem como principal característica seu custo benefício (principalmente nas fases iniciais de um desenvolvimento).

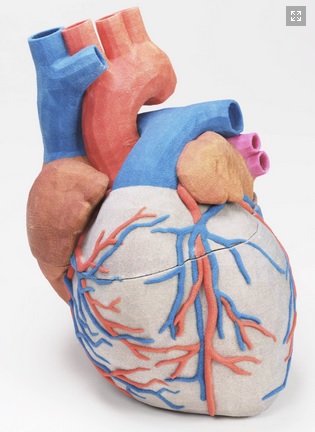

Os modelos impressos podem ser monocromáticos ou coloridos.
Vantagens:
- Protótipos confeccionados a baixo custo.
- Velocidade de impressão, método mais rápido de impressão.
- Material fácil para trabalhar.
- O substrato serve de suporte para o modelo durante a impressão.
- Impressão colorida.
Tipos de protótipos disponíveis:
- Protótipos Visuais
- Protótipos Funcionais
- Protótipos Coloridos
- Protótipos em Termo-Plasticos
Aplicações
Design de produto, arquitetura, educacional, embalagens, brinquedos, agências de publicidade, escritórios de design, ferramentarias e desenvolvimento em geral.
