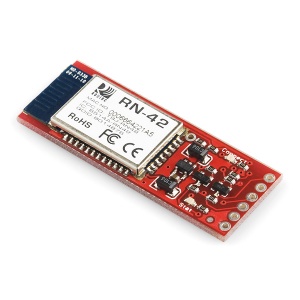

O Bluetooth Mate Silver é um módulo bluetooth o qual pode-se acessá-lo por qualquer dispositivo bluetooth. Assim que tirado da embalagem, ele vem com 6 conexões: RTS-0, RX-I, TX-0,VCC,CTS-I, GND. E vem com a seguinte configuração de fábrica: Baud Rate:115200, 8Bits, no parity(sem paridade), Stopbits:1, FlowControl:Xon/Xoff. Comando de configuração: $$$. Senha Padrão(PIN):1234. Antes de mais nada, leia a documentação fornecida: Comandos de configuração.
1º Passo:

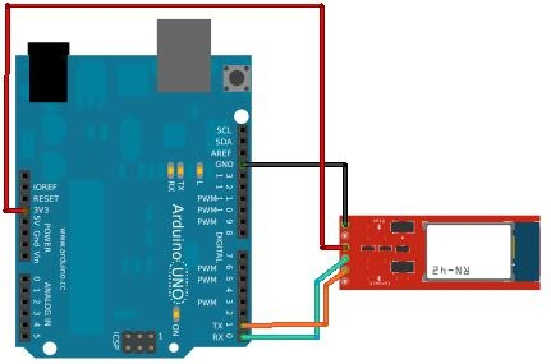

Na documentação fala que é possível conectá-lo remotamente durante 60 segundos iniciais, mas aqui no LdG não conseguimos acessá-lo remotamente para configurá-lo. Para configurá-lo foi preciso utilizar o próprio Arduino ou um breakout FTDI como mostra as figuras abaixo: OBS: Para utilizar o Arduino para configurar o Bluetooth, é necessário tirar o ATMEGA328P-PU da placa Arduino.
Agora, para acessar o bluetooth pelo Arduino ou FTDI, pode-se utilizar o Serial Monitor do próprio programa Arduino ou um programa de terminal como o PUTTY(http://www.chiark.greenend.org.uk/~sgtatham/putty/ Embutir em PUTTY) para configurar o Bluetooth Mate Silver.
A figura abaixo mostra o PUTTY. Com o PUTTY aberto, selecione SERIAL, depois coloque a porta em que o Bluetooth está conectado. No Windows verifique em qual porta está em Painel de Controle/Sistemas/Gerenciador de Dispositivos. No Linux e Mac deve ser as portas /dev/ttyUSBX ou ttyACMX, sendo “X” o número da porta.
Depois disso, clique em “OPEN” e mostrará uma janela como a figura abaixo:
Nessa janela digite “$$$” e ele responderá “CMD”, agora pode configurá-lo. Para sair da configuração digite “---”. Depois de digitado “$$$”, caso queira saber o que está sendo digitado digite “+”. Para ficar mais fácil, mude o nome do bluetooth com o comando “SN, nome” e assim saberá qual será seu bluetooth. Agora digite “ST,255” para poder configurar tanto por serial a cabo ou pela conexão bluetooth. Digite “R,1” para reiniciar o bluetooth. Agora, pode-se conectar diretamente pelo bluetooth e configurá-lo sem precisar de cabo. Para configurar o bluetooth pela conexão por bluetooth. Conecte pelo bluetooth digitando o PIN: 1234(Padrão). Agora, verifique em qual porta o bluetooth está conectado. No Ubuntu, a porta se chama rfcommX, sendo 'X' o número referente a porta do bluetooth. No Windows, vá em painel de controle/sistema/dispositivos de hardware/ e a porta será 'COMX'
Codigo
/* Bluetooth Mate Echo
by: Jim Lindblom - jim at sparkfun.com
date: 3/15/11
license: CC-SA v3.0 - Use this code however you'd like, for any
purpose. If you happen to find it useful, or make it better, let us know!
Conexao necessaria:
Bluetooth Mate-----------------Arduino
CTS-I (Nao Conectado)
VCC------------------------5V ou 3.3V
GND--------------------------GND
TX-O-------------------------D2
RX-I-------------------------D3
RTS-O (Nao Conectado)
*/
#include <NewSoftSerial.h> // Conexao Serial para bluetooth mate
int bluetoothTx = 2; // Pino TX-O of bluetooth mate para Arduino D2
int bluetoothRx = 3; // Pino RX-I of bluetooth mate para Arduino D3
NewSoftSerial bluetooth(bluetoothTx, bluetoothRx); Cria as duas portas D2 e D3 em Serial para conectar o bluetooth
int counter = 0;
int incomingByte;
void setup()
{
Serial.begin(57600); //Inicializa a Serial do Arduino com 57600
bluetooth.begin(57600); // Inicializa a comunicacao com o Bluetooth Mate com 57600
delay(100); // atraso de 100 milisegundos
}
void loop()
{
if (Serial.available() > 0) { //Se a Serial estiver disponivel
incomingByte = Serial.read(); //Le o comando vindo da serial
if (incomingByte == '0') { //Se o comando for '0' (zero)
Serial.println("RESET");
bluetooth.println("RESET");
counter=0; // Reseta contador
}
}
Serial.println(counter); // Mostra o contador na serial do Arduino
bluetooth.println(counter); //Mostra o contador pela conexao bluetooth
counter++;
delay(250);
}
Agora conecte o bluetooth pelo conexao bluetooth e utilize o Putty e configure-o para a porta da conexao bluetooth para ver suas saídas. A figura abaixo mostra o resultado:
Na figura mostra o terminal da porta rfcomm0 referente da conexao do bluetooth e o Serial Monitor do arduino conectado pelo USB0. As duas portas mostram o mesmo contador. Se digitar '0' pelo Serial monitor do arduino, o contador reseta e mostrará tanto na Serial Monitor quanto na conexao bluetooth.
