Sensores
Atualmente uma infinidade de equipamentos eletrônicos depende de uma interatividade com o mundo exterior para funcionamento. Para obter essas variáveis físicas do ambiente contamos com os sensores. Sensores servem para informar um circuito eletrônico a respeito de um evento que ocorra externamente, sobre o qual ele deva atuar. São usados largamente na “medicina”, “indústria” e na “robótica”.

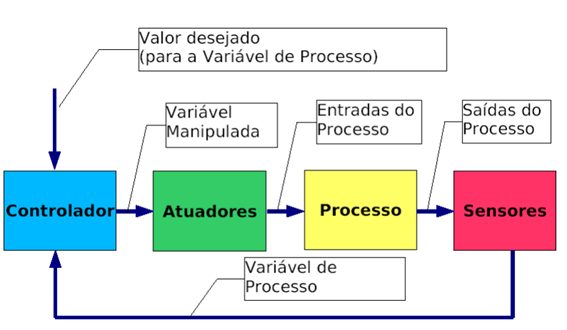

Segue uma imagem para melhor entendimento da função de um sensor:
O que são sensores?
Um sensor é um dispositivo que responde a um estímulo físico/químico de maneira específica e mensurável analogicamente. Ele pode medir algo simples como a temperatura ou luminosidade; uma medida um pouco mais complexa como rotação de um motor ou até mesmo eventos distantes do nosso cotidiano como detecção de partículas subatômicas e radiação cósmicas.
Sensor analógico- esse sensor pode assumir qualquer tipo de valor de saída ao longo do tempo.
Sensor digital- já esse varia de 0 e 1, um exemplo é um sensor de presença que varia de 0 quando ninguém está em sua frente e muda para 1 quando uma pessoa ou objeto entra em sua frente.

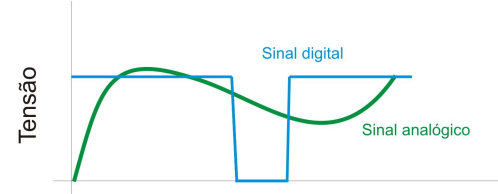

Segue uma foto comprando sinal digital e sinal analógico:
Os sensores podem ser classificados como um tipo de transdutor. Um transdutor é um componente que transforma um tipo de energia em outro. Geralmente os transdutores utilizam os sensores. Por exemplo, o sensor pode traduzir informação não elétrica (velocidade, posição, temperatura, pH) em informação elétrica (corrente, tensão, resistência). Muitas vezes o termo sensor e transdutor são usados indistintamente.
Tipos de Sensores
Sensores Mecânicos: Detectam movimento, presença ou posição através de recursos mecânicos como interruptores ou mesmo chaves comutadoras que atuam sobre um circuito no modo liga/desliga quando uma ação mecânica acontece no seu elemento atuador. Exemplo: microswitches, chaves de fim de curso.
Sensores Reed-Switch: Esses sensores podem ser usados para detectar a posição de uma peça ou de uma parte de um mecanismo pela posição de um pequeno ímã que é preso a ela. Pode ser usado para detectar a simples aproximação de uma peça quanto gerar pulsos de controle a cada passagem de uma peça móvel. E ainda respondem por movimento.
Sensores Fotovoltaicos: Respondem através de luz por isso são mais rápidos e sofrem menos desgastes que os sensores mecânicos.
1) LDRs são sensores fotoelétricos que podem trabalhar com correntes relativamente elevadas, sendo muito sensíveis, o que simplifica o projeto de seus circuitos. No entanto, a desvantagem está na sua velocidade de resposta. Podem ser utilizados em diversos processos industriais.
2)As Fotocélulas ou Células Fotoelétricas são dispositivos que geram uma pequena tensão elétrica quando são iluminados. As fotocélulas podem ser usadas para gerar energia elétrica a partir da luz solar, ou também como sensores, em diversos tipos de aplicações. Por exemplo funcionando como pequenos geradores para acionadores de linha de produção, e ainda para fechamento de cortinas.
3) Os fotodiodos não são muito sensíveis, exigindo bons circuitos de amplificação mas, em compensação, são extremamente rápidos podendo detectar pulsos de luz em taxas que chegam a dezenas ou mesmo centenas de mega-hertz.
Referências
[Paginas pessoais Prof. Marcelo Wendling [1]]
[TUTORIAL Aplicações, Funcionamento e Utilização de Sensores [2]]
[wikipedia[3]]
